型渦輪流量計是一種速度型流量測量儀表，用于測量流經封閉管道中流體的流量，特別適用于較低粘度流體的流量測量，廣泛用于石油、化工、冶金和科研等領域的流量計量和控制系統。

渦輪流量計特點

1）高精確度，一般為±0.5％R，高精度型可達±0.2％R

2）重復性好，短期重復性可達±0.05％，正是由于具有良好的重復性，如經常校準或在線校準可得極高的準確度，在貿易結算中是優先選用的流量計。

3）適用范圍廣，可以測量水、石油產品（較低粘度）、不腐蝕流量計的化學液體等

4）輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。

5）范圍度寬，大中口徑為10：1，小口徑為6：1或5：1。

6）結構緊湊輕巧，安裝維護方便，流通能力強。

7）可選耐磨硬質合金軸和軸承，用于無潤滑性的液體，或含有懸浮物或腐蝕性的液體，提高流量計使用壽命。

8）縮小范圍度，提高測量下限值，也可用于高粘度流體的測量（最好配在線校驗裝置）

9）多種輸出、顯示方式適應不同的用戶需要。

渦輪流量計配置

LWGY渦輪流量計可根據用戶的需要來配置顯示器，以達到不同的功能：

●配TBS型顯示器：現場顯示瞬時流量（5位液晶顯示）和累積總量（7位液晶顯示）

●配TBT型顯示器：現場顯示累積總量（6位液晶顯示）

●配TBL型顯示器：現場指針指示百分比瞬時流量。

●簡單配置：配LWF-T型放大器，僅輸出脈沖信號，隔爆型為LWF-11，適配PLC的為LWF-11/P。

本產品標準號：JB/T 9246-1999

本產品執行檢定規程：JJG 198-94速度式流量計檢定規程

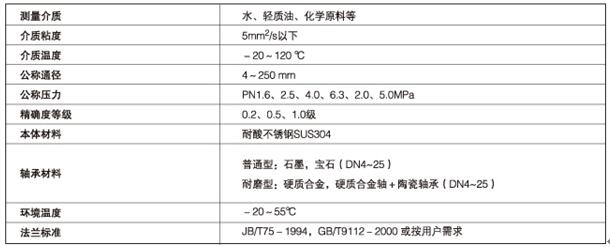

渦輪流量計主要技術指標

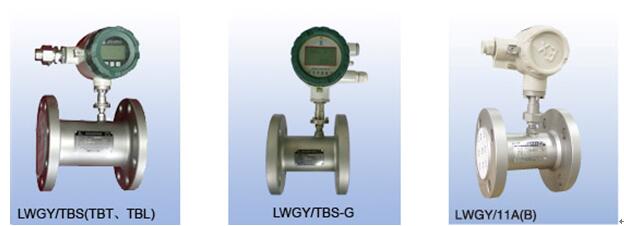

渦輪流量計產品展示

渦輪流量計計量部分性能

渦輪流量計選型方法

一、確定公稱通徑：根據實際工作時的流量Q（常用流量），按照30％Qmax＜Q＜80%Qmax,確定Qmax，并由Qmax，從“主要技術指標”表中，確定流量計的公稱通徑。

二、確定基本誤差值（精度等級）：根據實際使用要求，確定選用±0.2％、±0.5％還是±1.0％或其他。

三、確定公稱壓力：根據實際工作壓力，按照實際工作壓力＜公稱壓力的原則，確定流量計的公稱壓力。

四、由選定的公稱通徑、基本誤差值（等級精度）和公稱壓力，按照“選型編碼”的內容，選定流量計型號。

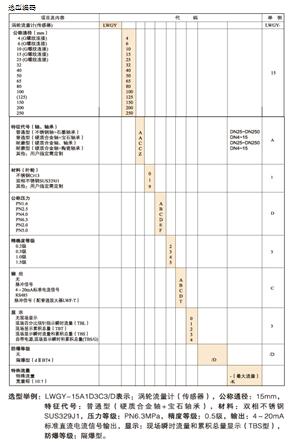

渦輪流量計選型編碼

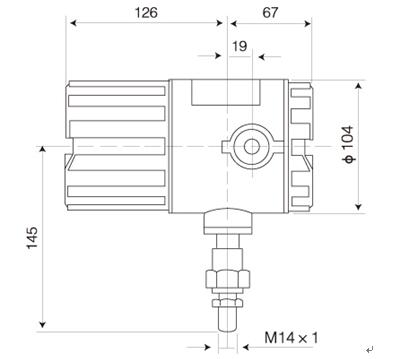

 外形及安裝尺寸（注：圖中所示為帶普通型放大器）

注：直管段要求：一般情況下，流量計前需10D，流量計后需5D的直管段，特殊情況請見《渦輪流量計傳感器使用說明書》。

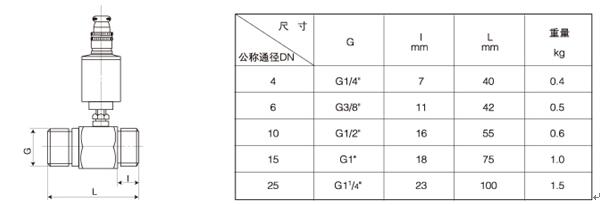

·公稱通徑DN4～25(PN6.3MPa)

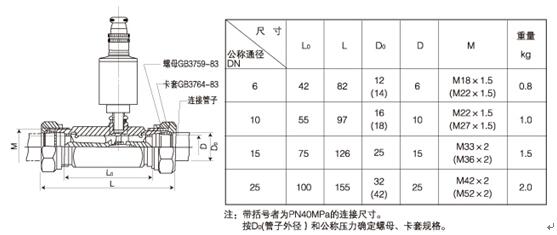

·公稱通徑DN6～25(PN16，25，40MPa，卡套式連接)

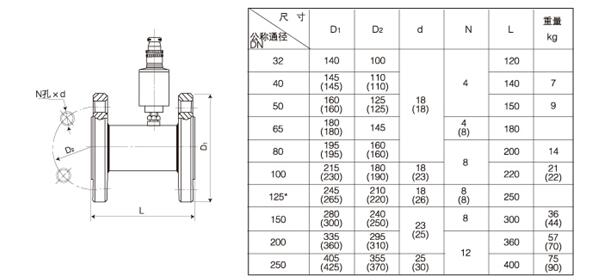

公稱通徑DN32～250(PN1.6，2.5MPa)

注：管路法蘭配置按JB/T81-94(PN1.6，PN2.5)或JB/T82.2-94(PN4.0，PN6.3)

 　 帶括號者為公稱壓力2.5MPa的法蘭尺寸

帶*者為特殊訂貨。

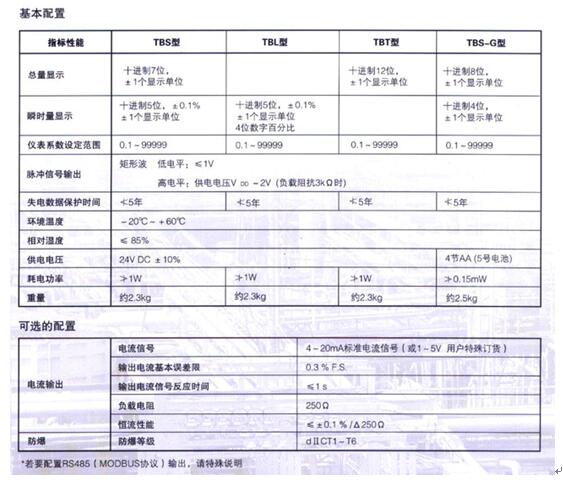

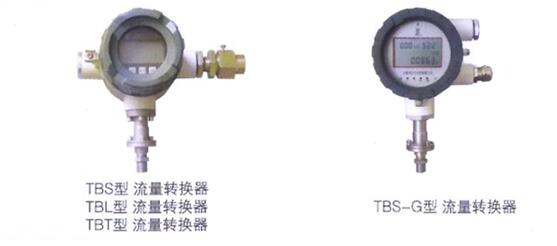

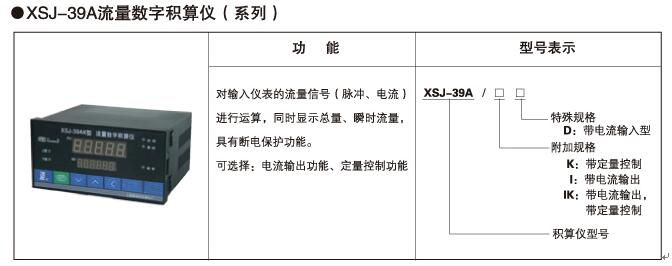

渦輪流量計流量轉換器

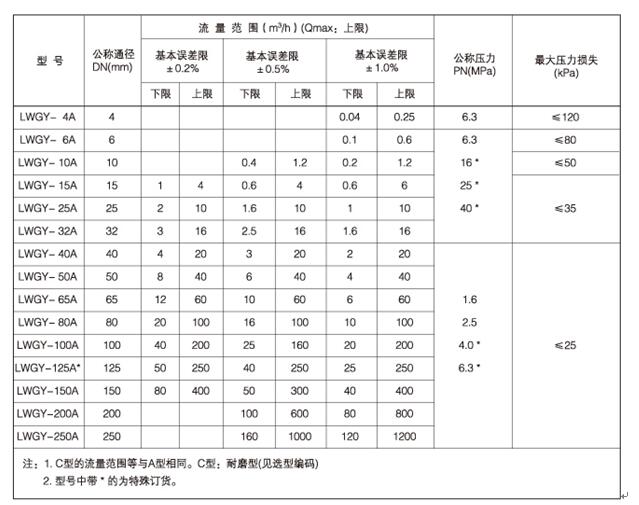

渦輪流量計主要技術指標

渦輪流量計結構和外形尺寸

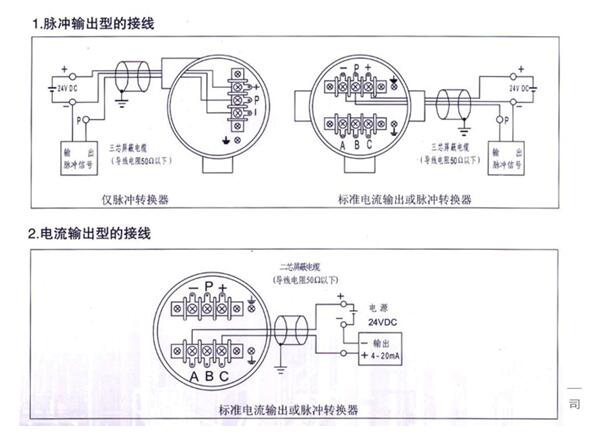

渦輪流量計接線積算器

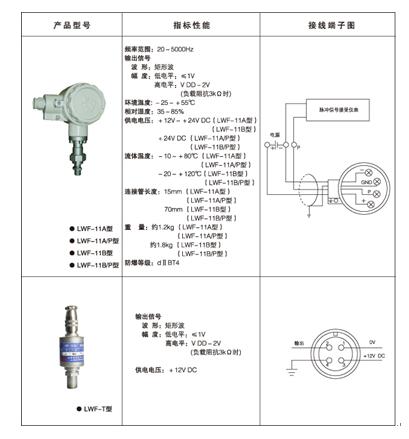

渦輪流量計放大器
