射頻導納液位計概述

RF-9300是我廠研制開發的新一代射頻導納物位控制器，它的工作原理和美國DE公司射頻導納物位開關相仿，是利用電橋原理檢測物料導納的變化，因而具有結構簡潔，工作穩定，靈敏度高的優點。它可川于導電和非導電物料，可用于液體、粉料、顆粒料，甚至粘滯的物料檢測。它的接觸部分的材質是聚四

儀表可分為普通型、混合防爆型(dialIBT5),粉塵防爆型(DIP DT T13)0

儀表采用繼電器輸出，可用作上、下限報警，也可川來控制閥門或其他設備。

射頻導納液位計技術參數

電源電壓:100一240VAC, 5011z;或24VDC土10%

功耗:1W

報警:_L限或下限(用戶選用)

輸出繼電器:雙刀雙擲220VAC 5A(阻性負載)

或30VDC 5A(阻It負載)

普通型有兩組觸點輸出，防爆型有一組觸點輸出

環境溫度: -40一十70'C

介質溫度:普通型:-40一+70'C;高溫型:+70一+200'C

靈敏度:放高0.5 p F

安裝螺紋:ZG3/4"

出線螺孔:M20 x 1 .5

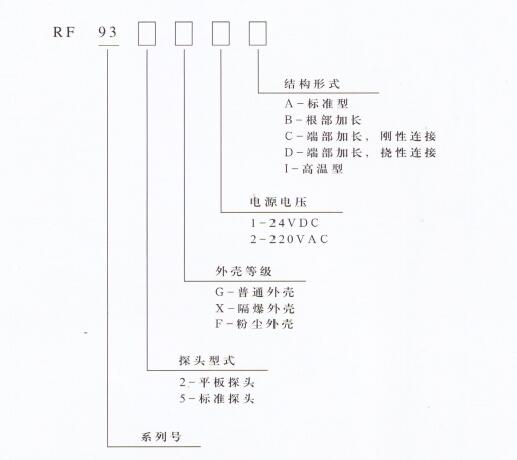

射頻導納液位計選型及外形安裝

標準型

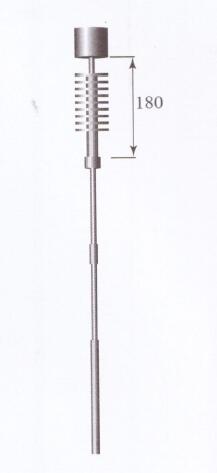

高溫型

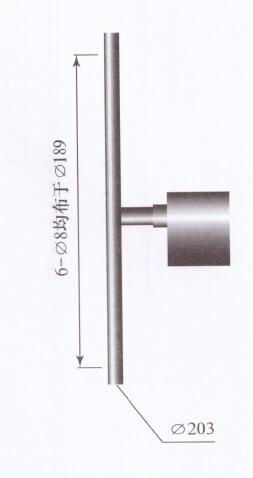

平板探頭

名稱	標準型	高溫型	平板探頭
介質溫度	-40~+70'C	+70一+200℃	-40~+70C
額定壓力	2.5MPa	2.5MPa	2.5MPa
探頭材料	1Crl8Ni9Ti與聚四氟乙烯	1Crl8Ni9Ti與聚四氟乙烯	1Cr18Ni9Ti與ABS
典型應用	ZG3/4"安裝螺紋。用于檢測飛灰、液體及小塊料等，可垂直安裝，亦可水平安裝或斜裝	ZG3/4‘安裝螺紋。適用于被測高溫介質	該探頭用來檢測送料槽、料倉、料斗內的砂礫、煤塊和其他塊狀料的料位，及物料在移動中可能切斷或打彎其它形式探頭的場合。

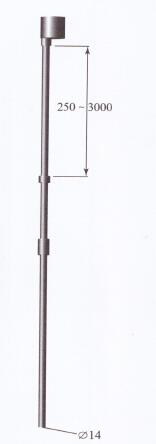

根部加長

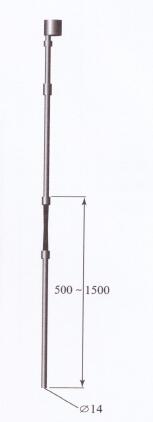

剛性端部加長

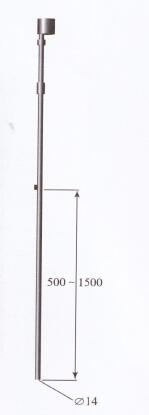

撓性端部加長

名稱	根部加長	剛性端部加長	撓性端部加長
介質溫度	-40~+70'C	-40~+70'C	-40~+70C
額定壓力	2.5MPa	2.5MPa	2.5MPa
探頭材料	1Crl8Ni9Ti與聚四氟乙烯	1Crl8Ni9Ti與聚四氟乙烯	1Crl8Ni9Ti與聚四氟乙烯
典型應用	ZGI4/1安裝螺紋。用于深的料倉和容器內，檢測較低的物位，也可應用于探頭需穿過厚的器壁或隔層的場合，以及需要使表殼離開器壁一定距離的地方。	ZG3/4"安裝螺紋。只適用于垂直安裝應用在容器內物位比較低的場合。	ZG3/4'安裝螺紋。只適用于垂直安裝應用在沙礫、煤以及其它可損壞剛性極棒的塊狀物料。
