氣動調節閥
產品說明：氣動調節閥概述：35/70-35002系列氣動核級旋轉調節閥是由氣動執行機構和偏心旋轉閥二部分組成。氣動執行機構有兩種形式,35型彈簧復位的滾筒膜片執行機構(簡稱滾筒膜片執行機
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
氣動調節閥概述：

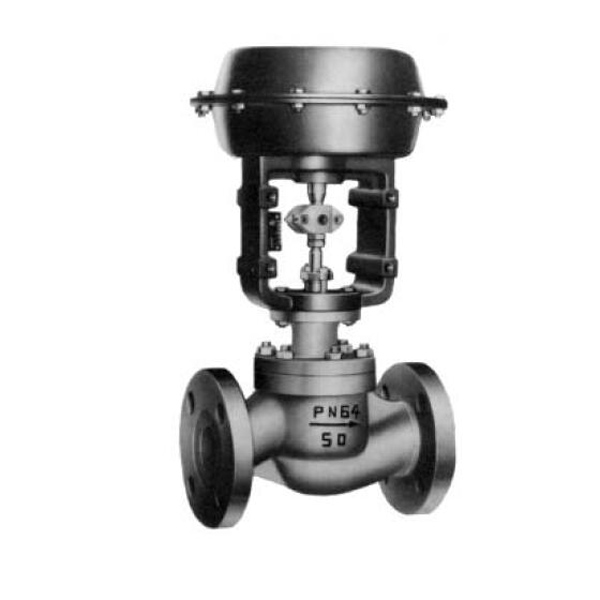

97/98-21200系列氣動單座調節閥是由21200系列單座閥和氣動薄膜多彈簧執行機構組成。21200系列單座閥是在消化吸收了引進設計技術的基礎上開發的產品，該系列單座閥具有流通能力大。泄漏量小、可調比大和抗振性好等特點，且與氣動薄膜多彈簧執行機構組配后，整機體積小、重量輕。
97/98-21200系列氣動單座調節閥通用性好，可適用于各種中、低壓流體的過程控制。
氣動調節閥主要技術指標
本產品企業標準代號：Q/YXBM674
主要技術指標
|
項目名稱
|
技術指標（帶閥門定位器）
|
|
基本誤差
|
±1%
|
|
回差
|
1%
|
|
死區
|
0.4%
|
3、氣動調節閥規格
|
壓力等級
口徑（英寸）
|
3/4
|
1
|
1.5
|
2
|
2.5
|
3
|
4
|
6
|
8
|
|
150
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
300
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
公稱通徑DN（mm）
公稱壓力PN(MPa)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
1.6
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
4.0
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
6.4
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
4.氣動調節閥連接形式
|
壓力等級
|
連接形式
|
法蘭標準
|
|
ANSI Class 150
|
法蘭式
|
ANSI B16.5-1997
|
|
ANSI Class 300
|
ANSI B16.5-1997
|
|
|
PN1.6MPa
|
JB79-59
|
|
|
PN4.0MPa
|
GB9113.11-88
|
|
|
PN6.4MPa
|
JB79-59
|
5、氣動調節閥溫度范圍及泄漏等級（見表3）
|
口徑
|
壓力等級
|
閥芯材料
|
密封材料
|
溫度范圍（℃）
|
泄漏等級
ANSI B16.104Class
|
||
|
英寸
|
mm
|
標準型閥蓋
|
熱片型閥蓋
|
||||
|
3/4~8
|
20~200
|
ANSI Class 150
ANSI Class 300
PN1.6MPa
PN4.0MPa
PN6.4MPa
|
鑄碳鋼
|
金屬密封
|
-29~250
|
-29~450
|
IV
|
|
鑄不銹鋼
|
-40~250
|
-60~450
|
|||||
|
鑄碳鋼鑄不銹鋼
|
軟密封
|
-29~230
|
-
|
VI
|
|||
注：軟密封閥芯的使用溫度為-20~200℃。
6.9798-21200系列氣動單座調節閥有兩種固有流量特性：直線和等百分比流量特性，固有可調比R 50:1.
7.氣動調節閥主要零件材料
|
序號
|
零件名稱
|
材料
|
|
1
|
閥體
|
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Nil2Mo2Ti
|
|
2
|
墊片
|
不銹鋼帶夾石棉、不銹鋼帶夾石墨
|
|
3
|
閥蓋
|
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Nil2Mo2Ti
|
|
4
|
填料
|
聚四氟乙烯、柔性石墨
|
|
5
|
閥桿
|
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti
|
|
6
|
閥座
|
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti、SUS304或SUS316堆焊Stellite No.6
|
|
7
|
閥芯
|
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti、SUS304或SUS316堆焊Stellite No.6、
1Cr18Ni9Ti或0Cr18Nil2Mo2Ti嵌聚四氟乙烯
|
注：也可用國內同類材料。
